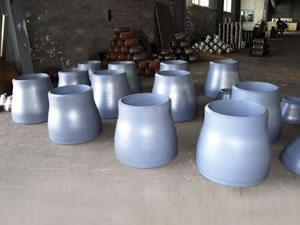

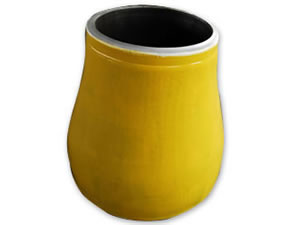

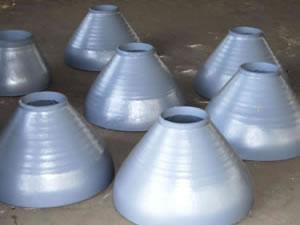

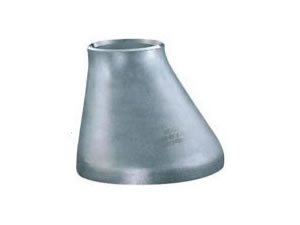

편심 레듀샤 (Eccentric Reducer) 레듀샤 관이음쇠(Reducer ) 동심 레듀샤(Concentric Reducer) 동심 레듀샤(Concentric Reducer)

레듀샤 관이음쇠
레듀샤(Reducer) 는 지름이 서로 다른 관과의 연결에 사용되는 이음 부품으로 동심 레듀샤와 편심 레듀샤로 분류합니다. 동심 레듀샤는 주로 수직관에 사용되며 편심 레듀사는 수평관에 사용됩니다.

레듀샤(Reducer)는 아래와 같은 방면에 사용됩니다.
1.유체의 흐름을 변화시킬때 사용되는 레듀샤(Reducer).
2.펌프의 공동현상을 방지하기 위해 펌프입구에 레듀샤를 사용.
3.유량계및 컨트롤밸브등 측정기의 연결장치로 사용.

치수
이음매 없는 레듀샤(Seamless pipe reducer): 1/2"～32" DN15～DN800
이음매 있는 레듀샤(Welding pipe reducer):6"～60" DN150～DN1500
벽두께
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
최대 벽두께: 200mm
재질
카본강: ASTM/ASME A234 WPB-WPC
합금강: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
스텐레스강: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
저온강: ASTM/ASME A402 WPL 3-WPL 6
고성능강: ASTM/ASME A860 WPHY 42-46-52-60-65-70
표준규격
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005
SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2616-1-1991 DIN2616-2-1991
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17378-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009
ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

제조공정
벤딩(Bending),스퀴징(squeezing),프레싱(pressing),단조(forging),기계가공(machining )등 냉간 가공/ 열간 가공.
적용범위
크로스 관 이음쇠의 적용범위는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 관이음의 하나입니다.

레듀샤 관이음쇠

Ahad는 레듀샤 전문 생산업체로서 카본강 레듀샤, 스텐레스 레듀샤, 합금강 레듀샤등 다양한 재질의 레듀샤를 공급하는 외에 각종 규격의 엘보, 티, 캡, 크로스, 벤드등 이음 부속품을 제공해드립니다. 엄격한 품질관리와 검사를 통해 저희 회사 제품인 관이음쇠 전 품목에 대하여 ISO9000, ISO14001, GB/T28001및 Q/SY1002.1등 품질인증을 획득함으로서 고객으로부터 높은 신뢰도를 얻고 있습니다.
