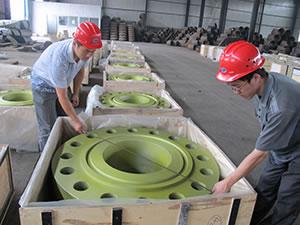

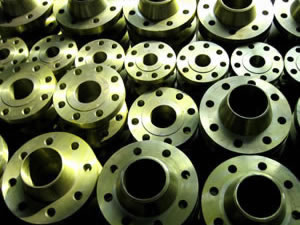

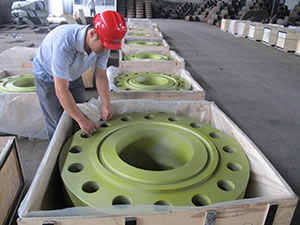

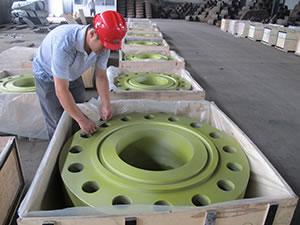

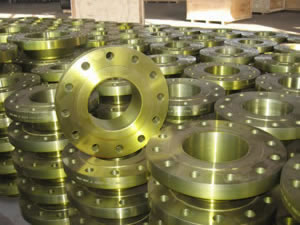

웰드네크(Weld Neck) 플랜지는 배관플랜지의 일종으로서 용접 넥 플랜지라고도 하며 플랜지와 관을 맞대기 용접으로 고정시킵니다. 그 사용목적은 파이프레 응력을 전달해서 플랜지 기저의 높은 응력 집중을 줄입니다. 웰드네크형은 다른 유형에 비해 하이 허브(high hub)를 가지고 있으며 플랜지 두께로부터 관벽 두께로 원활하게 과도합니다..

치수
용접 넥 플랜지: 3/8"～160"
DN10～DN4000
압력
아메리카 규격: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
유럽 규격: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 250, PN 320, PN 400
플랜지 면에 따라
아메리카 규격: 평면(FF), 돌출된 것(RF), 통(Tongue,T)), 그로우브(Groove,G), 페메일(Female,F), 메일(Male,M), 링조인트 (Ring Joint).
유럽 규격: A타입(평면,Flat Face), B타입(돌출면,Raised Face), C타입(통,Tongue), D타입(그로우브,Groove), E타입(스피것,Spigot), F타입(리세스,Recess), G타입(O 링 스피것,O-Ring Spigot), H타입(O 링 그로우브,O-Ring Groove)
재질
카본강: A105
합금강: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
스테인레스강: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
저온강: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
고성능강: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70
표준규격
GB/T9112-2000
GB/T9115.1-2000 GB/T9115.2-2000 GB/T9115.3-2000 GB/T9115.4-2000
GB/T9124-2000
GB/T13402-1992
SH/T3406-1996
GD2000 GD87-1101
JB/T74-1994
JB/T75-1994
JB/T82.1-1994 JB/T82.2-1994 JB/T82.3-1994 JB/T82.4-1994
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009 ASME B16.47-2006
API605-1988
MSS SP 44-2006
CSA Z245.12-05-2005
EN1092-1-2007 EN1759-1-2004
DIN2630 DIN2631 DIN2632 DIN2633 DIN2634 DIN2635 DIN2636 DIN2637 DIN2638
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
AS2129-2000
JIS B2220-2004
제조공정
형단조 후에 기계가공을 합니다.
적용범위
배관플랜지는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 배관자재입니다.

중국의 웰드네크 플랜지 전문 생산업체인 저희Ahad는 각종 규격의 관부속품을 제공하여 고객님들의 다양한 요구를 만족시키고 산업용 플랜지, 단조피팅, 강관등 배관자재는 ISO9000, ISO14001, GB/T28001, Q/SY1002.1인증을 획득하였습니다. 또한 저희Ahad는 중국 허베이성 창주(沧州)시에 위치하고 있어 동으로는 천진항, 서로는 경호철로(京沪铁路), 경호고속도로 (京沪高速)에 림접하고 있으므로 물류운수에 많은 편리를 도모해주고 비용을 줄이고 있습니다.
제품에 대한 궁금한 점및 상세정보는 메일 또는 전화등을 이용하셔서 문의해주시길 바랍니다.
