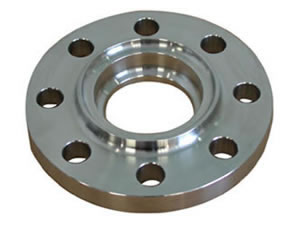

소켓용접(Socket Welding) 플랜지는 배관플랜지의 일종으로서 직경이 작은 또는 고압파이프의 설계와 제조에 쓰이고 있습니다. 소켓용접 플랜지는 슬립온 플랜지와 비슷하지만 충분한 강도를 제공하고 내부용접 됩니다. 카운터보어(counterbore)는 매칭 파이프의 외경보다 약간 커서, 파이프를 플랜지에 삽입할수 있습니다.
치수
소켓용접 플랜지: 3/8"～3"
DN10～DN80
압력
아메리카 규격: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500
유럽 규격: PN 6,PN 10,PN 16,PN 25, PN 40,PN 63,PN 100
플랜지 면에 따라
아메리카규격: 평면(FF), 돌출된 것(RF), 통(Tongue,T)), 그로우브(Groove,G), 페메일(Female,F), 메일(Male,M), 링조인트 (Ring Joint).
유럽규격: B타입(돌출면,Raised Face), C타입(통,Tongue), D타입(그로우브,Groove), E타입(스피것,Spigot), F타입(리세스,Recess), G타입(O 링 스피것,O-Ring Spigot), H타입(O 링 그로우브,O-Ring Groove)
재질
카본강: A105
합금강: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
스테인레스강: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
저온강: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
고성능강: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70
표준규격
GB/T9112-2000
GB/T9117.1-2000 GB/T9117.2-2000 GB/T9117.3-2000 GB/T9117.4-2000
GB/T9124-2000
SH/T3406-1996
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004
제조공정
형단조 후에 기계가공을 합니다 .

적용범위
배관플랜지는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 배관자재입니다.
Ahad는 중국의 소켓용접 플랜지 전문 제조업체로서 그 외에 용접 넥 플랜지, 슬립온 플랜지, 드레이데드 플랜지, 소켓용접 플랜지, 오리피스 플랜지, 블라인드 플랜지등 다양한 종류의 플랜지를 제공하며 전 품목에 대하여ISO9000, ISO14001, GB/T28001, Q/SY1002.1인증을 획득하였습니다. 현재, 미국, 이탈리아, 벨기에, 칠레, 볼리비아, 아랍 에미리트, 브라질, 한국 등 해외국가로 판매되어 그 품질을 인증받고 있습니다.
제품에 대한 상세정보는 문의해주세요.
