슬립온 플랜지

슬립온 플랜지

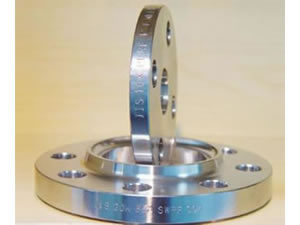

슬립온(slip on) 플랜지는 배관플랜지의 일종으로서 완전삽입 용접식 플랜지입니다. 말그대로 플랜지 내부에 관을 완전히 삽입하고 용접을 통해 연결시키는것입니다. 파이프가 용접전에 플래지 내부로 들어가기때문에 낮은 허브(low hub)를 가지고 있습니다. 슬립온 플랜지는 충분한 강도를 제공하고 누수를 방지하기 위해 내부와 외부 모두 용접됩니다. Ahad슬립온 플랜지는 부착이 쉽고 각종 파이프에 용접이 가능하며 낮은 압력에서 사용됩니다.

치수
슬립온 플랜지: 3/8"~40"
DN10~DN1000

압력
아메리카 규격: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500
유럽규격: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100

플랜지 면에 따라
아메리카 규격: 평면(FF), 돌출된 것(RF), 통(Tongue,T)), 그로우브(Groove,G), 페메일(Female,F), 메일(Male,M), 링조인트 (Ring Joint).
유럽 규격: A타입(평면,Flat Face), B타입(돌출면,Raised Face), C타입(통,Tongue), D타입(그로우브,Groove), E타입(스피것,Spigot), F타입(리세스,Recess), G타입(O 링 스피것,O-Ring Spigot), H타입(O 링 그로우브,O-Ring Groove)

재질
탄소스틸: ASTM/ASME A105, ASTM/ASME A516 Grade 55-60-65-70
합금스틸: ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
강철스틸: ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
저온도스틸: ASTM/ASME A522, ASTM/ASME A707 Grade L1-L2-L3-L4-L5-L6-L7-L8
고강도 스틸: ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

표준규격
ASME B16.5-2013
EN 1092-1-2007, EN 1759-1-2004
ISO 7005-1-1992
AS 2129-2000
GB/T 9112-2010, GB/T 9116-2010
HG/T 20592-2009, HG/T 20615-2009, HG/T 20623-2009
SH/T 3406-2013
GOST- AFNOR- BS- DIN

생산 과정
형단조후에 기계가공을 합니다.

적용범위
배관플랜지는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 배관자재입니다

Ahad는 배관플랜지 전문 생산업체로서 일체형 플랜지, 웰드네크형 플랜지, 슬립온 플랜지, 블라인드 플랜지등을 공급하고 있습니다. 우리의 제품은 ISO 9000를 통과하고, Pressure Equipment Directive 97/23/EC (PED 97/23/EC), AD 2000 Merkblatt W0, 및API 인증하였습니다.Ahad 는 NIGC, Petrobras, Pemex, CNPC, Sinopec,및 CNOOC의 공급업체입니다. 우리의 제품은 지금까지 이탈리아, 독일, 스페인, 미국, 브라질, 이란, 인도 등36개국에 수출하고 있습니다.
제품에 대한 궁금한 점및 상세정보는 문의해주시길 바랍니다.
