맞대기용접(Butt Welding) 아래보기 용접(Flat Welding)

루즈플레이트(Loose Plate) 플랜지는 관과 관 사이를 연결시킬때 쓰는 부품으로 파이프와의 연결방식에 따라 주요 5종류로 분류합니다. 용접 넥 플랜지(weld neck flange),고정 플랜지(threaded flange), 소켓용접 플랜지(socket weld flange), 루즈플레이트 플랜지(loose plate flange), 슬립 온 플랜지 (slip on weld flange). 그중 루즈플레이트(Loose Plate)플랜지는 두 타입의 플랜지를 결합할때 쓰입니다.
제조공정
형단조 후에 기계가공을 합니다 .
적용범위
배관플랜지는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 배관자재입니다.

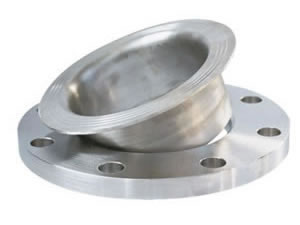

1. 루즈플레이트 플랜지(맞대기용접)
치수
루즈플레이트(Loose Plate)플랜지: 3/8"～48"
DN10～DN1200
압력
아메리카 규격: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
유럽규격: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40

플랜지 면에 따라
아메리카규격: 평면(FF), 돌출된 것(RF), 통(Tongue,T)), 그로우브(Groove,G), 페메일(Female,F), 메일(Male,M), 링조인트 (Ring Joint).
유럽규격: A타입(평면, Flat Face), B타입(돌출면,Raised Face), C타입(통,Tongue), D타입(그로우브,Groove), E타입(스피것,Spigot), F타입(리세스,Recess), G타입(O 링 스피것,O-Ring Spigot), H타입(O 링 그로우브,O-Ring Groove)

재질
카본강: A105
합금강: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
스테인레스강: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
저온강: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
고성능강: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70
표준규격
GB/T9112-2000
GB/T9118.1-2000 GB/T9118.2-2000
GB/T9120.1-2000 GB/T9120.2-2000 GB/T9120.3-2000
GB/T9122-2000
GB/T9124-2000
SH/T3406-1996
JB/T74-1994
JB/T75-1994
JB/T84-1994
JB/T85-1994
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004

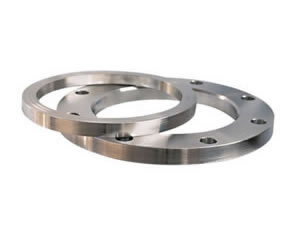

2. 루즈플레이트 플랜지(아래보기용접)
치수
루즈플레이트(Loose Plate)플랜지: 3/8"～24"
DN10～DN600
압력
아메리카규격: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
유럽규격: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40
플랜지 면에 따라
아메리카규격: 평면(FF), 돌출된 것(RF), 통(Tongue,T)), 그로우브(Groove,G), 페메일(Female,F), 메일(Male,M)
유럽규격: B타입(돌출면,Raised Face), C타입(통,Tongue), D타입(그로우브,Groove), E타입(스피것,Spigot), F타입(리세스,Recess)

재질
카본강: A105
합금강: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
스테인레스강: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
저온강: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
고성능강: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70
표준규격
GB/T9112-2000
GB/T9121.1-2000 GB/T9121.2-2000 GB/T9121.3-2000
GB/T9124-2000
SH/T3406-1996
JB/T74-1994
JB/T75-1994
JB/T83-1994
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004

Ahad는 루즈플레이트플랜지 전문 생산업체로서 그외에 일체형 플랜지, 웰드네크형 플랜지, 슬립온 플랜지, 블라인드 플랜지등을 공급하고 있습니다. 앞선 기술과 설비를 이용하여 배관자재 전 품목에 대하여ISO9000, ISO14001, GB/T28001, Q/SY1002.1인증을 획득하였으며 미국, 이탈리아, 벨기에, 칠레, 볼리비아, 아랍 에미리트, 브라질, 한국, 인도등 많은 해외국가로 판매되어 널리 응용되고 있습니다.
제품에 대한 궁금한 점및 상세정보는 문의해주시길 바랍니다.
