블라인드 플랜지

블라인드 플랜지

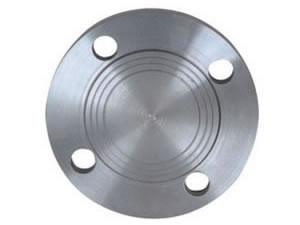

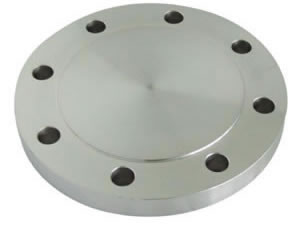

블라인드(blind) 플랜지는 배관플랜지의 일종으로서 중앙에 구멍이 없는 플랜지를 말하며 관 끝을 폐쇄하기 위해 사용됩니다. 또한 라인의 내부에 대한 쉬운 엑세스(access)를 허용하며 밀봉(sealed)처리가 끝나면 다시 열어야 합니다. Ahad는 각종 치수, 각종 재질의 블라인드 플랜지를 제공하고 있으므로 용도에 적합한 플랜지를 선정할수 있습니다.

치수
블라인드 플랜지3/8"~80"
DN10~DN2000

압력
아메리카 규격: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500
유럽규격: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100

플랜지 면에 따라
아메리카규격: 평면(FF), 돌출된 것(RF), 통(Tongue,T)), 그로우브(Groove,G), 페메일(Female,F), 메일(Male,M), 링조인트 (Ring Joint).
유럽규격: B타입(돌출면,Raised Face), C타입(통,Tongue), D타입(그로우브,Groove), E타입(스피것,Spigot), F타입(리세스,Recess), G타입(O 링 스피것,O-Ring Spigot), H타입(O 링 그로우브,O-Ring Groove)

재질
탄소강: ASTM/ASME A105, ASTM/ASME A516 Grade 55-60-65-70
합금강: ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
스테인리스강: ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
저온용강: ASTM/ASME A522, ASTM/ASME A707 Grade L1-L2-L3-L4-L5-L6-L7-L8
고력강: ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

표준규격
ASME B16.5-2013, B16.47-2011
MSS SP-44-2010
EN 1092-1-2007, EN 1759-1-2004
ISO 7005-1-1992
AS 2129-2000
GB/T 9112-2010, GB/T 9123-2010
HG/T 20592-2009, HG/T 20615-2009, HG/T 20623-2009
SH/T 3406-2013
GOST- AFNOR- BS- DIN

생산 과정
형단조 후에 기계가공을 합니다 .

적용범위
배관플랜지는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 배관자재입니다.
블라인드 플랜지 전문 생산업체인Ahad는 각종 종류의 플랜지를 공급하는 외에 벤드, 티, 크로스, 레듀샤, 캡등 관이음쇠를 제공하고 있습니다.이들은 ISO 9000, Pressure Equipment Directive 97/23/EC (PED 97/23/EC), AD2000 Merkblatt W0과 API를 기준으로 생산되였습니다, 그리고 이들은 이탈리아, 독일, 스페인, 프랑스, 러시아, 미국, 브라질, 이란,인도 등 나라의 많은 고객들에게 널리 사용되고 있습니다.
제품에 대한 상세정보는 메일 또는 전화등을 이용하셔서 문의해주시길 바랍니다.
