SHORT RADIUS 엘보

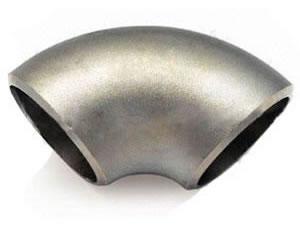

  • 90도엘보1D

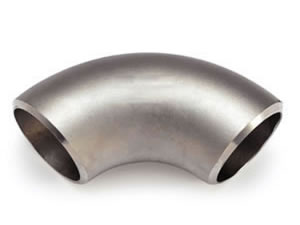

  • 90도엘보1D

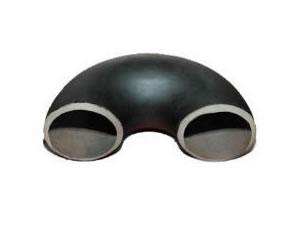

  • 180도엘보1D

SHORT RADIUS 엘보

Ahad는 중국의 파이프 엘보 생산 전문업체로서 짧은 반경 엘보 (1D 1.5D Φ1 / 2 "-120")를 만들기 위해 선진적인 생산 설비를 채택했습니다. 제품의 두께가 200mm 입니다.

치수
이음매 없는 엘보(Seamless elbow): 1/2"~24"DN15~DN600
이음매 있는 엘보(Welding elbow): 6"-120" DN150-DN3000

벽두께
sch10, sch20, sch30, std,sch40,sch60, xs, sch80,sch100,
sch120, sch140,sch160, xxs,sch5s, sch20s,sch40s,sch80s
최대 벽두께: 200mm

재질
카본강: ASTM/ASME A234 WPB-WPC
합금강: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
스테인레스강: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
저온강: ASTM/ASME A402 WPL 3-WPL 6
고성능강: ASTM/ASME A860 WPHY 42-46-52-60-65-70

표준규격
ASME B16.9-2012, ASME B16.25-2012, ASME B36.10M-2004, ASME B36.19M-2004
MSS SP-75-2008, MSS SP-43-2013
EN 10253-1-1999, EN 10253-2-2007, EN 10253-3-2008, EN 10253-4-2008
DIN 2605-1-1991, DIN 2605-2-1995
CSA Z245.11-13-2013
BS 1640-1-1962, BS 1640-2-1962, BS 1640-3-1968, BS 1640-4-1968, BS 1965-1-1963
GOST 17375-2001
AFNOR NF A 49-289-1990, AFNOR NF A 49-170-1-1999, AFNOR NF A 49-170-2-2009, AFNOR NF A 49-170-3-2009, AFNOR NF A 49-170-4-2009
ISO 3419-1981, ISO 5251-1981
GB/T 12459-2005, GB/T 13401-2005, GB/T 10752-2005
SH/T 3065-2005, SH/T 3408-2012
SY/T 0609-2006, SY/T 0518-2002, SY/T 0510-2010
DL/T 695-2014, GD 2000, GD 87-1101

생산 과정
벤딩(Bending),스퀴징(squeezing),프레싱(pressing),단조(forging),기계가공(machining )등 냉간 가공/ 열간 가공.

적용범위
파이프 엘보의 적용범위는 전력, 석유, 천연가스, 화학 공업,조선소, 난방장치, 제지. 야금등의 배관에 사용되는 관이음의 하나입니다.

Ahad는 중국의SHORT RADIUS 엘보 전문 생산업체로서 고품질이면서 저렴한 가격인 쇼트 엘보(elbow), 고압관, 각종규격 단조품 등을 공급하고 있습니다.
이러한 제품에 대한 수요가 있으시다면 메일또는 전화 등을 이용하셔서 문의해주세요.
